220v隔離變壓器接線,單相,220v隔離變壓器接線圖

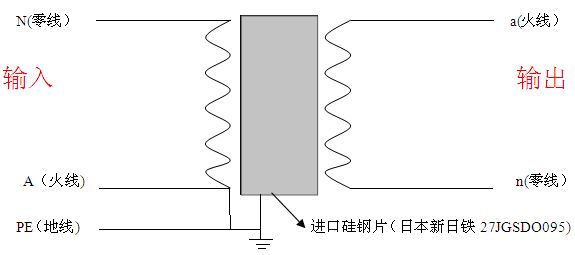

一張圖看懂220v隔離變壓器接線圖和單相隔離變壓器接線圖

隔離變壓器是各種電源及電氣設備的主要部件，隔離變壓器由圓筒式繞組和迭片式鐵芯組成，鐵芯采用全新優質高硅硅鋼片疊裝，全斜接縫。本公司采用先進的制作工藝，有進口西班牙繞線機和全套真空壓力浸漆設備;繞組采用脫胎整列繞制方法;對變壓器進行真空浸漆，使變壓器的絕緣等級達到F級或H級。變壓器的輸出和輸入電壓可按客戶需求設計。有單相、三相或多路輸入和輸出等多種規格。

 特性

具有電壓變換功能（如：△/Yo或Yo/△接法）

具有濾波抗干擾功能（如：可以去除三次諧波）

具有耐熱性，防潮性，穩定性，化學兼容性，低溫性，抗輻射性和無毒環保特性。

變壓器的材料說明：

鐵芯

采用全新優質高硅硅鋼片，主要材質為0.35厚H18、H14、H12、Z11的優質硅鋼片，我們根據客房的要求和使用條件，選用合適之材料，使變壓器性能設計達到優秀。

線材

采用PEW、UEW、EIW、SEIW、FEAI漆包線以及玻璃絲包線，耐溫等級為F級（155℃）、H級（180℃）、HC級（200℃）、C級（220℃）。（常規耐溫等級為H級180℃）。

絕緣材料

采用絕緣紙為絕緣材料，具備高溫絕緣、阻燃和耐潮濕多重性能。

技術參數

相數單相或三相

容量25VA-2000KVA

輸入電壓客戶訂做

輸出電壓客戶訂做

輸出電壓準確性±1%

電壓變動率≤1.5%

輸出波形失真度無失真（與輸入波形比較）

絕緣等級F級、H級、HC級可供選擇（常規為H級）

工作效率自耦式≥99%     感應式（隔離式）≥97%

適用頻率50/60Hz

聯接方式Y/△任意組合（自耦/隔離變壓器）

過載能力允許超過1.2倍額定負載工作4小時（可長期滿載）

噪聲≤35dB（一公尺內）

溫升≤60K

絕緣電阻≥150MΩ

抗電強度3000VAC/1min

設計壽命30年

工作環境溫度：-20～+45℃濕度：≤95%RH不結露

工作場所無腐蝕性氣體及導電粉塵

安規標準產品符合國際國家標準

冷卻方式干式風冷

備貨情況10~100KVA標準機型均備有現貨，所有規格均以標準化生產，價格相當合理。
