雙線包單相隔離變壓器 380v變36V 48v60V80v 90V

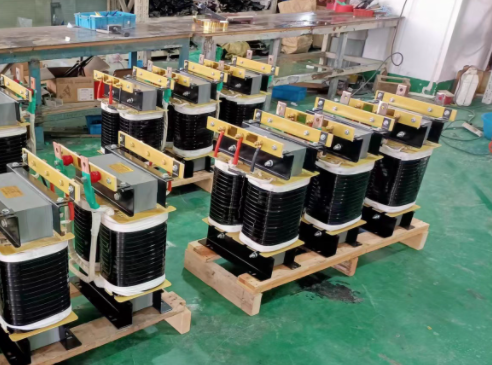

雙線包單相隔離變壓器是一種通過兩組獨立繞組實現電壓轉換與電氣隔離的電力設備，其一次側接入380V單相交流電，二次側通過多個獨立繞組或抽頭設計輸出36V、48V、60V、80V、90V等低壓等級，廣泛應用于工業控制、照明系統、安全電源等需要安全特低電壓（SELV）的場景。

該類變壓器的核心特征在于一次繞組（原邊）與二次繞組（副邊）完全電氣隔離，通過電磁感應傳遞能量，兩者之間無直接導電通路，可有效阻斷輸入側的漏電電流和共模干擾，保障低壓側設備和人員安全。

電壓轉換功能通過繞組匝數比的精確設計實現，依據電磁感應定律，原副邊電壓比等于匝數比（U?/U?=N?/N?）。以380V轉36V為例，理論匝數比為380:36≈10.556，實際設計中需考慮銅損、鐵損導致的電壓降，通常將副邊匝數增加5%-8%進行補償，使空載電壓略高于額定值，確保負載時電壓穩定在標稱值±5%范圍內。

對于多輸出設計，二次側采用獨立繞組結構，每個輸出電壓對應一組獨立繞組，繞組間通過絕緣材料（如聚酰亞胺薄膜、浸漬紙）隔離，對地及繞組間絕緣電阻≥500MΩ，可承受2500V AC耐壓測試（持續1分鐘）。某型號500VA變壓器實測數據顯示，在380V輸入、90V輸出滿載工況下，電壓調整率為3.2%，滿足GB/T 19212.1對隔離變壓器的性能要求。

應用場景的特殊性要求結構設計差異化。在工業控制領域，常集成過流保護裝置，當某路輸出過載或短路時，自動切斷該路電源，不影響其他輸出；醫療場所使用的36V隔離變壓器需滿足醫療級漏電流要求（≤50μA），并通過GB 9706.1的電磁兼容測試；戶外照明用變壓器則采用防水外殼（IP65防護等級），繞組浸漬防水環氧樹脂，適應潮濕環境。某地鐵項目的48V應急照明變壓器，通過了-40℃至+70℃的高低溫循環測試，確保在極端溫度下可靠工作。

安裝與維護需遵循專業規范。設備應安裝在非易燃表面，金屬外殼可靠接地（接地電阻≤4Ω），輸入輸出線纜采用阻燃電纜（如ZR-RVV），截面積根據額定電流選擇（如36V/10A需≥2.5mm2）。輸入側應配置10A-32A小型斷路器，輸出側根據負載特性配置相應保護裝置。定期維護包括每季度測量絕緣電阻（應≥200MΩ）、檢查繞組有無過熱變色、清理表面積塵，運行中若出現異常噪音或溫度超過85℃（B級絕緣）應立即停機檢查。長期停用（超過6個月）后，需進行耐壓測試和空載運行2小時后方可帶載使用。
