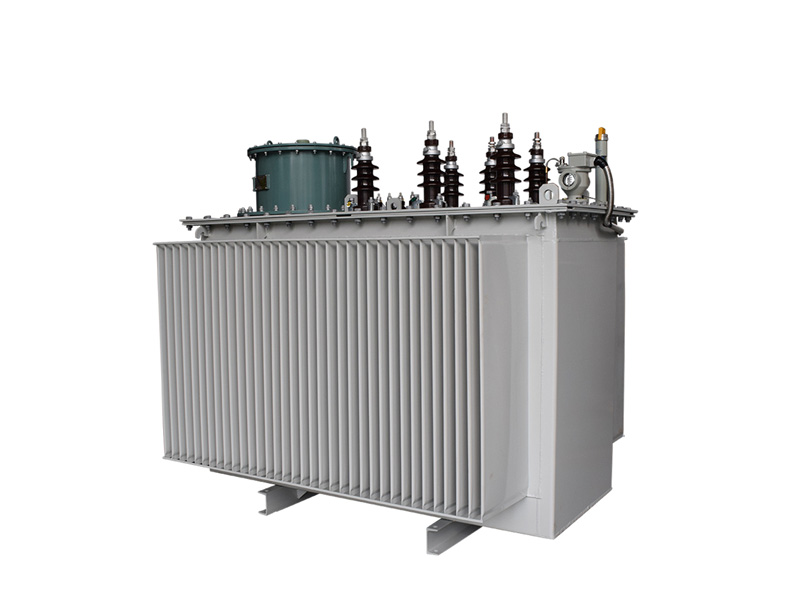

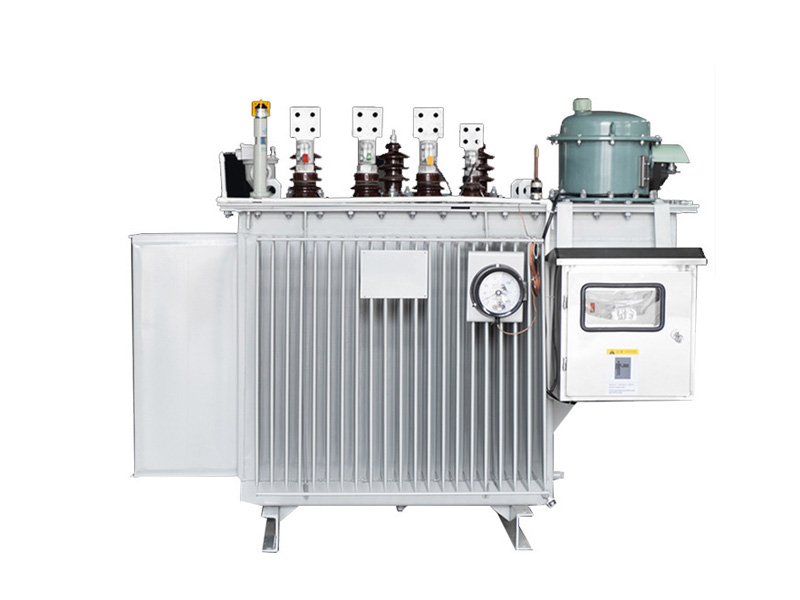

10kV 線路自動調壓增壓器，是一種串聯在 10kV 配電線路中，通過自動調節自身變比來實現動態穩定 線路電壓的裝置。增壓器的輸入端固定為電源側，輸出端固定為負荷側，適用于單方向供電 的 10kV 配電線路。增壓器電壓自動調整的范圍為額定電壓的 0～+20%，分接開關檔位為 7 或 9 檔。
使用條件
海拔高度：≤2000m
環境溫度：-25℃～+45℃
相對濕度：日平均不大于 95%，月平均不大于 90%
污穢等級：Ⅲ 級
系統標稱電壓：10kV
額定頻率：50Hz
安裝地點：戶外
注：裝置周圍無嚴重影響裝置絕緣性能的污穢及侵蝕性介質，工作場所無火災及爆炸危險，無劇烈震動。
基本要求
1）增壓器電壓自動調整的范圍為額定電壓的 0～+20%，分接開關檔 位為 7 檔或 9 檔（容量大小決定）。
2）采用自耦式調壓結構，使整個裝置的容量大而體積小，結構簡單,便于安裝維 護。
3）自動跟蹤輸出電壓變化調整分接開關檔位，電壓調整精度高，動作可靠，可以保證 用戶電壓要求。
4）增壓器可在恢復送電后快速調回增壓器直通檔避免負荷側高電壓。
5）增 壓器可以具備旁路保護功能，便于整機保護及檢修需要。
保護功能
1）設有過流保護，當增壓器處于過流狀態時控制器自動閉鎖；
2）設有欠壓保護，當線路電壓處于欠壓狀態時，控制器自動閉鎖；
3）設有日動作次數限制保護，當動作次數達到設定值時，控制器自動閉鎖；
4）具有最高檔、最低檔限位保護，防止各種方式下可能出現的誤操作；
5）具有油溫超限保護。
調壓控制器要求
調壓控制器可以監測增壓器的輸出電壓和電流，當輸出電壓值與超出電壓上下限值并超 過相應的時間后，調壓控制器發出指令使三相有載分接開關動作，保證輸出電壓在設定范圍 內。
控制器全部采用工業級芯片，控制器具有以下功能：a)可以檢測并顯示增壓器輸出端電 壓；b)具有最高檔和最低檔指示，可以顯示當前檔位、線路電流、日動作次數、總動作次數 等；

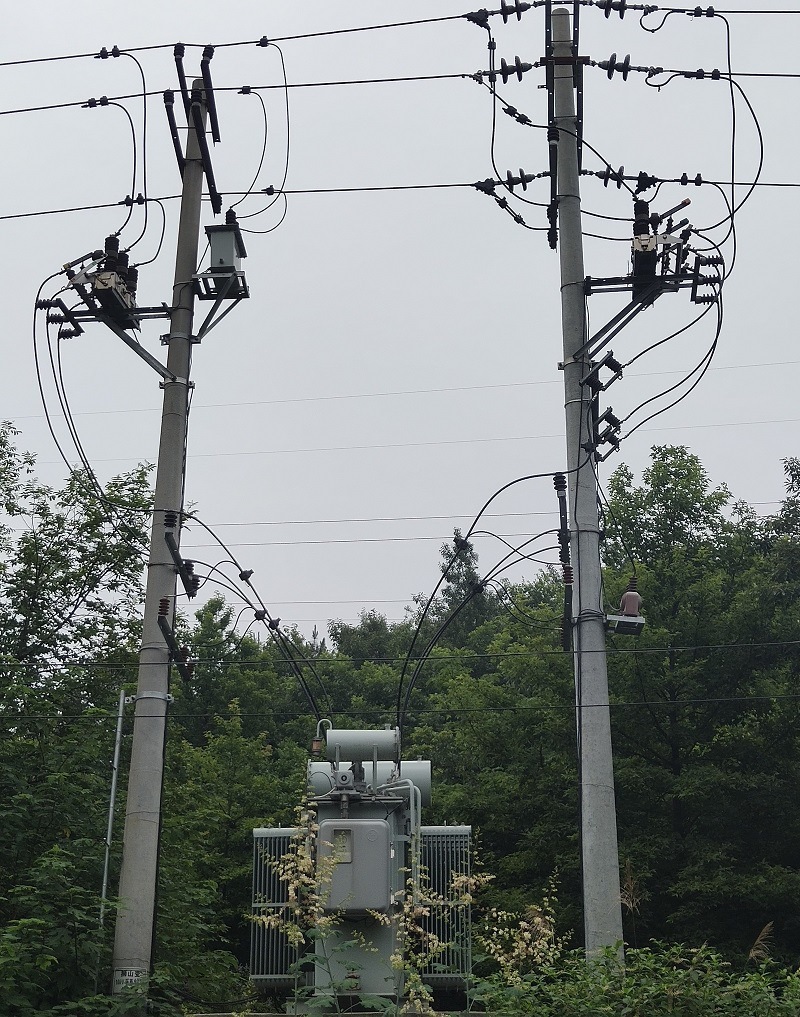

安裝現場效果圖

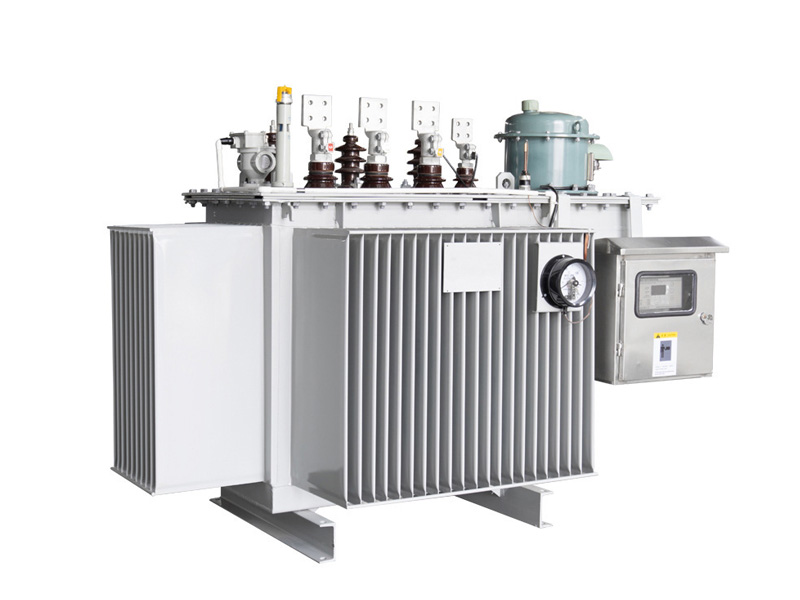

10kV 線路自動調壓增壓器，是一種串聯在 10kV 配電線路中，通過自動調節自身變比來實現動態 穩定線路電壓的裝置。增壓器的輸入端固定為電源側，輸出端固定為負荷側，適用于單方向 供電的 10kV 配電線路。
10kV 電壓等級LW-AVR的標準容量為：500kVA、1000kVA、2000kVA、3150kVA、4000kVA、5000kVA、6300 kVA、12500kVA；
調整范圍的選擇
可根據線路電壓實際情況確定，通常有3 種調壓范圍，0％～20％、－5％～＋15％、－10％～＋10％。
1) 線路電壓在9 kV 至11 kV 之間波動，可選擇調壓范圍為±10%的AVR。特別是一些線路負荷重時電壓低，負荷輕時電壓偏高，則更應選擇調壓范圍為±10%的AVR。
2) 線路電壓在8.5 kV 至10.5 kV 之間波動，則可選擇調壓范圍為-5%～15%的AVR。
3) 對一些電壓低到8 kV，而且沒有高于10 kV 的線路，則可選擇調壓范圍為0～20%的AVR。
安裝地點的選取原則
1） 供電半徑較長的線路：一般選擇安裝線路一般安裝在距線路首端1/2 處或2/3 處；
2） 負荷較重且供電半徑較長的線路：一般選擇安裝至負荷集中區；
3）按當?shù)鼐€路實際的壓降情況進行選擇，哪里需要就在哪里安裝。
容量小于等于2000kVA 的AVR 采用雙桿架設安裝，容量大于2000kVA 的AVR 安裝在水泥臺上。
