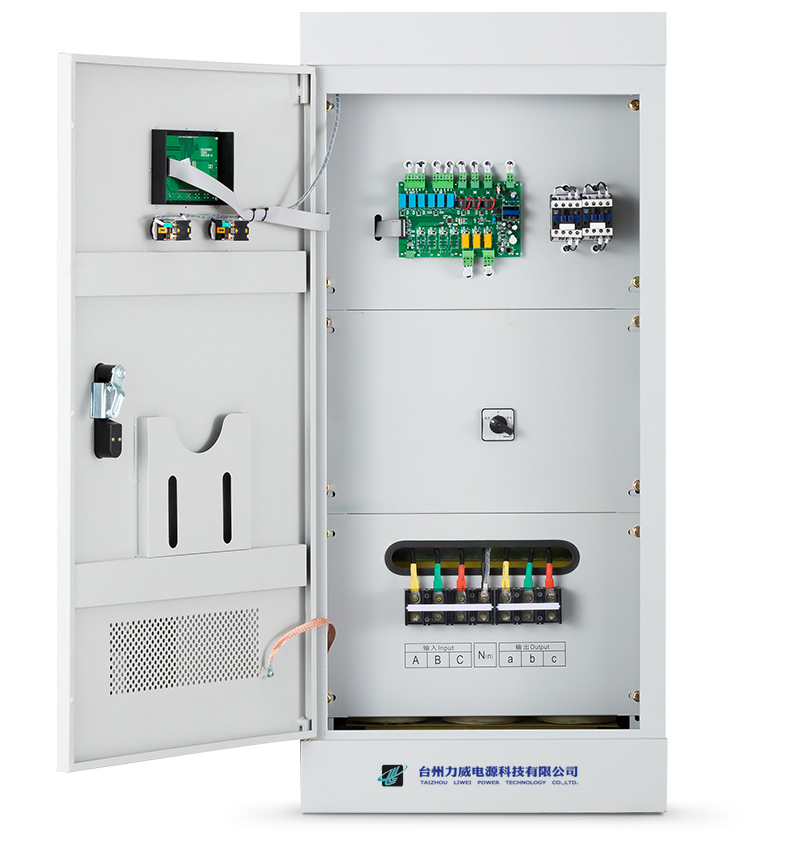

電氣隔離穩壓電源 （隔離交流穩壓電源

電氣隔離是采用電壓比為1：1，即一次邊、二次邊電壓相等的隔離變壓器實現工作回路與其他電氣回路電器上的隔離。電氣隔離穩壓電源是一款輸出帶隔離的交流穩壓電源設備，常用于電氣安全和抗干擾要求高的場合。

應用電氣隔離穩壓電源須滿足以下安全條件：

1、隔離變壓器必須具有加強絕緣的結構，其溫升和絕緣電阻要求與安全隔離變壓器相同，這種隔離變壓器還應符合下列要求：

(1)最大容量單相變壓器不得超過250kVA、三相變壓器不得超過400kVA。

(2)空載輸出電壓交流不應超過1000V、脈動直流不應超過1000V、負載時電壓降低一般不得超過額定電壓的5％～15％。

(3)隔離變壓器具有耐熱、防潮、防水及抗振結構；不得用賽璐珞等易燃材料作結構材料；手柄、操作桿、按鈕等不應帶電；外殼應有足夠的機械強度，一般不能被打開，并應能防止偶然觸及帶電部分；蓋板至少應由兩種方式固定，其中，至少有一種方式必須使用工具實現。

(4)除另有規定外，輸出繞組不應與殼體相連；輸入繞組不應與輸出繞組相連；繞組結構應能防止出現上述連接的可能性。

(5)電源開關應采用全極開關，觸頭開距應大于3mm；輸出插座應能防止不同電壓的插銷插入；固定式變壓器輸入回路不得采用插接件；移動式變壓器可帶有2～4m電源線。

(6)當輸入端子與輸出端子之間的距離小于25mm時，則其間須用與變壓器連成一體的絕緣隔板隔開。

(7)Ⅰ類變壓器應有保護端子，其電源線中應有一條專用保護線；R類變壓器沒有保護端子。

2、二次邊保持獨立，即不接大地，不接保護導體，不接其他電氣回路。如圖1所示，如果變壓器的二次邊接地，則當有人在二次邊單相電擊時，電流很容易流經人體和二次邊接地點構成回路。因此，凡采用電氣隔離作為安全措施者，還必須有防止二次回路故障接地及竄連其他回路的措施。因為一旦二次邊發生接地故障，這種措施將完全失去安全作用。對于二次邊回路線路較長者，還應裝設絕緣監視裝置。

    圖1變壓器二次邊接地的危險

3、二次邊線路電壓過高或副邊線路過長，都會降低回路對地絕緣水平，增大故障接地的危險，并增大故障接地電流。因此，必須限制電源電壓和二次邊線路的長度。按照規定，應保證電源電壓U≤500V、線路長度L≤200m、電壓與長度的乘積UL≤100000V.m。

4、等電位聯結

圖2中的虛線是等電位聯結線。如果沒有等電位聯結線，當隔離回路中兩臺相距較近的設備發生不同相線的碰殼故障時，這兩臺設備的外殼將帶有不同的對地電壓。如果有人同時觸及這兩臺設備，則接觸電壓為線電壓，電擊危險性極大。因此，如隔離回路帶有多臺用電設備(或器具)，則各臺設備(或器具)的金屬外殼應采取等電位聯結措施。這時，所用插座應帶有等電位聯結的專用插孔。

    圖2 電氣隔離的等電位聯結

凈化電源、消除三次諧波及抑制共模干擾

隔離變壓器在交流電源輸入端的特點:1、若電網三次諧波和干擾信號比較嚴重，采用隔離變壓器，可以去掉三次諧波和減少干擾信號。2、采用隔離變壓器可以產生新的中性線，避免由于電網中性線不良造成設備運行不正常。3、非線性負載引起的電流波形畸變（如三次諧波）可被隔離而不污染電網。

隔離變壓器在交流穩壓電源輸出端的特點

1、防止非線性負載的電流畸變影響到交流電源的正常工作及對電網產生污染，起到凈化電網的作用。 2、在隔離變壓器輸入端采樣,使得非線性負載電流的畸變不影響取樣的準確性，得到能反應實際情況的控制信號。 3、若負載不平衡，也不影響交流穩壓電源的正常工作。
