隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，隔離變壓器用以避免偶然同時觸及帶電體，變壓器的隔離是隔離原副邊繞線圈各自的電流。早期為歐洲國家用在電力行業，現廣泛用于電子工業或工礦企業、機床和機械設備中一般電路的控制電源、安全照明及指示燈的電源。一次側、二次側繞組間有較高絕緣強度以隔離不同電位抑制共模干擾的專用變壓器。隔離變壓器的變比通常是1：1。

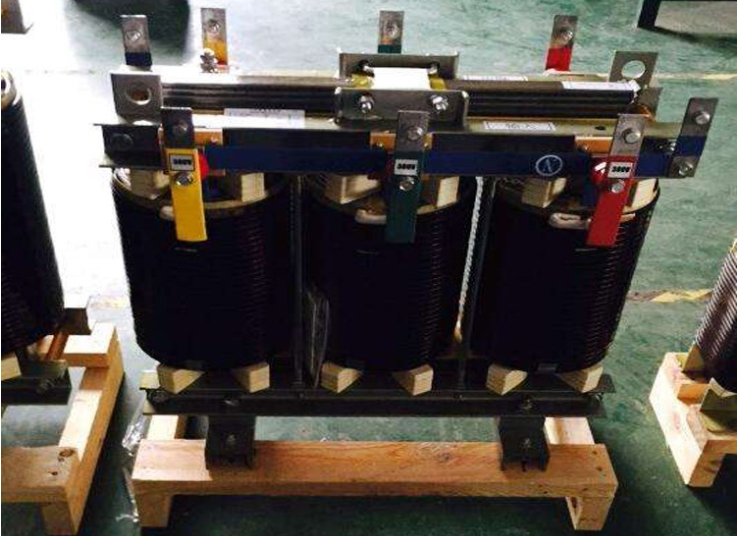

380V變380V三相隔離控制變壓器應用
SBK系列三相隔離控制變壓器屬于不帶防護機箱開啟式三相變壓器，SBK三相干式隔離變壓器適用于交流50～60Hz，輸入電壓不超過1000V的電路中，作為各類機床、機械設備、成套設備等一般電器的控制電源、局部照明及指示電源、也可作為小型動力電源用。
為什么要用隔離變壓器
為什么要用隔離變壓器?首先要先了解我國的供電系統，我國的供電系統在供給低壓用戶時，一般采取三相四線制，中性線接地，就是到居民家的電線，一根是相線(火線),另一根是零線，它是和大地同地位，當人體由于觸及熱底板時,就會使電流通過人體，和大地構成回路，造成觸電危害。如果使用隔離變壓器，會安全些，因為初級和次級是通過磁場交換能量，沒有物理上的硬連接，就算人體觸及帶電的物品，也會因為人體和大地同地位，而使帶電部位的電位為低電位，不會引起觸電危害。
隔離變壓器產品特點
SBK系列380V轉380V變壓器可制成開啟式或防護式，具有損耗低、噪聲小、防火性能好和不污染環境等優點。變壓器按產品的用途分為控制變壓器和照明變壓器；控制變壓器是屬于固定式變壓器；照明變壓器除機床用的照明變壓器之外，屬于可移式變壓器。變壓器的鐵芯采用冷軋硅鋼片，鐵軛兩側以型鋼或鋼板作夾件，通過螺桿加以緊固。產品按結構分為開啟式和防護式兩種，防護式是采用鋼板加工成箱殼，變壓器在箱殼內部，箱殼外有進出線孔，以便安裝電源線路。必要時可按用戶要求增加電壓表、電流表、溫控儀、轉向輪等，以便移動。
隔離變壓器特性優點
1，高度隔離
2，N-G性能良好
3，高度共模干擾抑制
4，將△轉換為Y或Y至△
5，電壓抽頭容易轉換
6，按用戶的特殊性能要求設計
隨著電力系統的不斷發展，隔離變壓器作為電力系統中的關鍵設備起著日益重要的作用，它的安全運行直接關系到整個電力系統運行的可靠性。隔離變壓器屬于安全電源，一般用來機器維修、保養用，起保護、防雷、濾波作用。安全隔離變壓器是一種1：1的變壓器。初級單相220V，次級也是單相220V。或初級三相380V，次級也是三相380V。
隔離變壓器技術指標
名 稱 三相干式隔離變壓器
輸入電壓 三相：AC380V 400V 660V(可定制電壓)
輸出電壓 三相：AC380V 660V 220V 208V 200V 110V(可定制電壓)
溫 升 155攝氏度（含環境溫度）
絕緣等級 F級
噪 音 <60db(一米以外)
波形畸變 <0.1%
高壓測試 2500V， 1分鐘無擊穿
工作頻率 50Hz-60Hz
效 率 ≥95%
接線方式 Y/ △ 或 △ / Y
隔離變壓器是指輸入繞組與輸出繞組帶電氣隔離的變壓器，使用隔離變壓器是為了避免偶然同時觸及帶電體和大地所帶來的危險，變壓器的隔離是隔離原副邊繞線圈各自的電流。那么隔離變壓器除了隔離還有哪些具體的作用呢?
1、抗干擾作用：如通過Y/△接線的隔離變壓器后，能夠阻止一部分諧波的傳輸;
2、阻抗變換作用：增加系統阻抗，使保護裝置等容易配合;
3、穩定系統電壓的作用：如啟動大負荷設備時，減少對系統電壓的影響;
三相隔離變壓器的原理
三相隔離變壓器采用三相雙繞組結構，具有防雷擊、防干擾特性。原副邊每個繞組分成兩個線圈，該兩個線圈是用兩層互相絕緣的金屬箔并繞起來的。于是該兩線圈之間就存在電容C（即容性升壓變壓器）。然后可根據需要采取以下兩種接線方式任意組合:
1，具有電壓變換功能（如：△/Yo或Yo/ △接法）
2，有濾波抗干擾功能（如：可以去除三次諧波干擾功能。可以去除奇數次諧波干擾.）
3，能有效地抑制從電源線引入的騷擾諧波和雷擊電磁脈沖對本系統產生干擾;
4，能有效地抑制由本系統電子設備發出的騷擾諧波進入電源配電網絡對其他設備(裝置和系統)產生干擾;
5，能從根本上防止由于、地電位擾動所引起的系統工作失常、數據丟失或出錯;
6，能有效地防止建筑物防雷裝置接閃時因作為參考地的鋼筋電位急劇升高導致系統中硬件設備遭反擊擊毀。
隔離變壓器使用條件
1，適用海拔高度：≤1000m
2，環境溫度：-15℃～+45℃
3，相對濕度：≤90%
4，安裝場所應無嚴重影響變壓器絕緣強度的氣體，蒸汽，化學性沉積，污垢，導電塵埃及無其他易爆易燃易腐蝕的物質。
5，凡不符合上述使用條件的，應與我們協商確定。
