直流穩壓器工作原理圖解（直流穩壓器電路圖）

直流穩壓器是一種可以為負載提供穩定直流電源的電子裝置。直流穩壓器的供電電源大都是交流電源，當交流供電電源的電壓或負載電阻變化時，穩壓器的直流輸出電壓都會保持穩定。直流穩壓器隨著電子設備向高精度、高穩定性和高可靠性的方向發展，對電子設備的供電電源提出了高的要求。

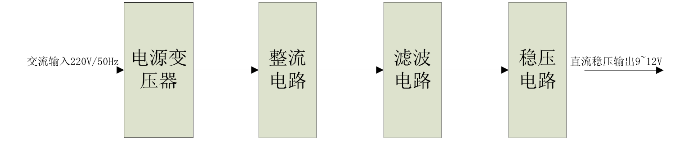

直流穩壓器由四個環節組成：電源變壓器，整流電路，濾波電路及穩壓電路。結構框圖如上圖所示

直流穩壓器的工作原理：

直流穩壓器是一種將220V工頻交流電轉換成穩壓輸出的直流電壓的裝置，它需要經過變壓、整流、濾波、穩壓四個環節才能完成。四個環節的工作原理如下：

（1）電源變壓器：是降壓變壓器，它將電網220V交流電壓變換成符合需要的交流電壓，并送給整流電路，變壓器的變比由變壓器的副邊電壓確定。

（2）整流濾波電路：整流電路將交流電壓Ui變換成脈動的直流電壓。再經濾波電路濾除較大的紋波成分，輸出紋波較小的直流電壓U1。

（3）濾波電路：可以將整流電路輸出電壓中的交流成分大部分加以濾除，從而得到比較平滑的直流電壓各濾波電容C滿足RL-C=（3~5）T/2，

（4）穩壓電路：穩壓電路的功能是使輸出的直流電壓穩定，不隨交流電網電壓和負載的變化而變化。

直流穩壓器的工作原理圖：

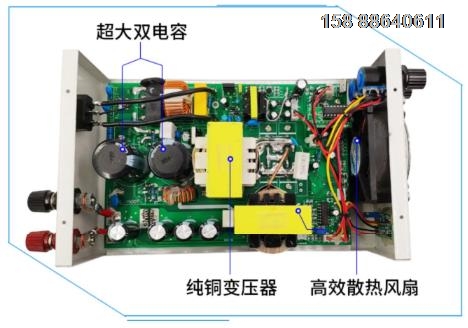

電源變壓器T1l的作用是將220V市電轉換為整流濾波電路所需要的電壓U,其轉化的電壓比等于變壓器兩側的匝數比，所以調節匝數比即可調節U的大小。整流電路主要由D,到D,四個整流二極管構成整流橋，使其輸入的交流電壓U,轉化為脈動的直流電壓U,，其中需要注意整流二極管的選擇。

濾波電路中濾波電容C,起重要作用，濾波電容通過在一個周期內吸收能量與釋放能量，使其電壓平均值保持不變，濾除整流后輸出脈動直流電壓中的諧波。電容濾波后的電壓輸出值U,作為穩壓電路的輸入值。在穩壓電路中，o與o,為電壓調整管，2為電壓比較放大器，R,、R,和R,組成采樣電阻網絡，R與D,構成基準電路，其中基準電壓由穩壓管D,提供。

該總電路的保護電路以保險絲U,為基礎，當負載短路或重載的情況下﹐輸出電流會很大，超出保險絲的額定電流范圍，保險絲就會快速熔斷，保護電路。
