SB系列輕型交直流高壓變壓器是在同類產品YDJ（G）型高壓直流變壓器的基礎上，按直流變壓器國家標準DL/T848.2—2004要求，經改進后生產的一種新型產品，本系列產品具有體積小、重量輕、結構緊湊、功能齊全、使用方便等特點。實用于電力、工礦、科研等部門，對各種高壓電氣設備、電氣元件、絕緣材料進行工頻耐壓試驗和直流泄漏試驗，是高壓試驗中必不可少的儀器。
產品型號含義：S B （）— /
型式代號含義：無型式代號表示交流產品、(JZ) - 交直流兩用型產品、
(JC) -交流串激式產品、 (JZC) - 交直流串激式產品。
產品結構

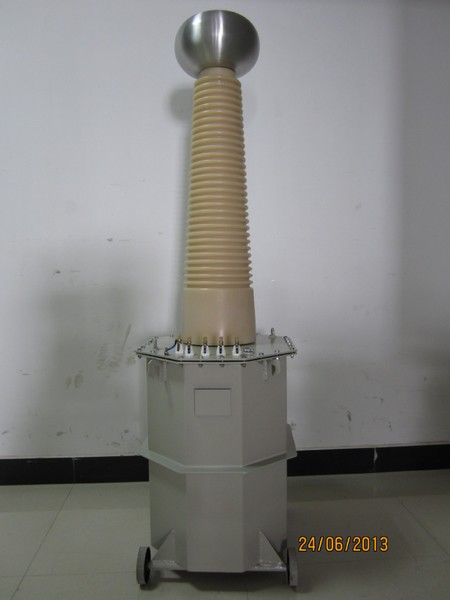

系列輕型高壓直流變壓器鐵芯為單框式。線圈采用同芯圓筒多層塔式結構，初級低壓繞組繞在鐵芯上，次級高壓繞組繞在低壓繞組外側，這種同軸布置減少了繞組間的藕合損耗。高壓硅堆用特殊工藝封裝在套管內，產品的外殼制成與器芯配合較佳的八角形結構，整體外型美觀大方。。
1、系列輕型高壓直流變壓器為單相變壓器，聯結組標號II。單臺高壓直流變壓器的工作過程，用交流220V（10KVA以上為380V）電壓接入電源控制箱（臺），經電源控制箱（臺）內自藕調壓器（50KVA以上調壓器外附）調節0~200V（10KVA以上0~400V）電壓至直流變壓器的初級繞組，根據電磁感應原理，在直流變壓器高壓繞組可獲得試驗所需的高電壓。
高壓直流變壓器參數 表3
規格 | 容量 (kvA) | 高壓輸出 | 高壓輸出(mA) | 低壓輸出 | 儀表 | 變比 | ||||
AC | DC | AC | DC | 電壓 | 電流(A) | 電壓 | 高/儀 | |||
1.5/50 | 1.5 | 50 | 70 | 30 | 15 | 200 | 7.5 | 100 | 500 | |
3/50 | 3 | 50 | 70 | 60 | 15 | 200 | 15 | 100 | 500 | |
5/50 | 5 | 50 | 70 | 100 | 15 | 200 | 25 | 100 | 500 | |
10/50 | 10 | 50 | 70 | 200 | 50 | 200 | 50 | 100 | 500 | |
20/50 | 20 | 50 | 70 | 400 | 100 | 380 | 53 | 100 | 500 | |
30/50 | 30 | 50 | 70 | 600 | 100 | 380 | 79 | 100 | 500 | |
5/100 | 5 | 100 | 140 | 50 | 15 | 380 | 13 | 100 | 1000 | |
10/100 | 10 | 100 | 140 | 100 | 50 | 380 | 26 | 100 | 1000 | |
20/100 | 20 | 100 | 140 | 200 | 100 | 380 | 53 | 100 | 1000 | |
30/100 | 30 | 100 | 140 | 300 | 100 | 380 | 79 | 100 | 1000 | |
20/150 | 20 | 150 | 210 | 130 | 50 | 380 | 53 | 150 | 1000 | |
30/150 | 30 | 150 | 210 | 200 | 100 | 380 | 79 | 150 | 1000 | |
