電力穩壓器調試及安裝指南

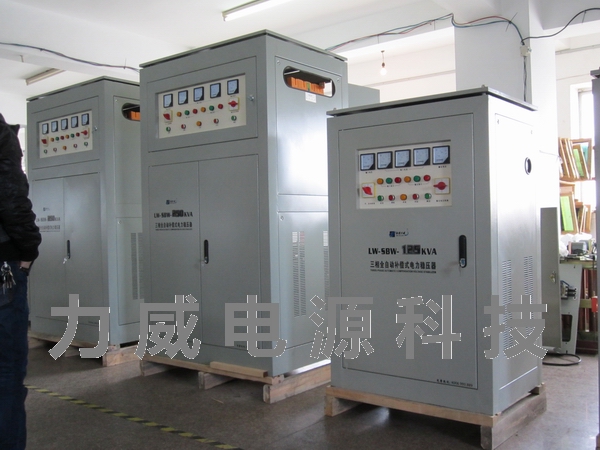

電力穩壓器結構是由補償電路、接觸調壓器、電壓檢測電路、回中電路、伺服電機控制電路及減速傳動結構，主回路開關操作電路、電壓、電流測量及保護電路組成。電力穩壓器產品具有容量大、效率高、無波形畸變，電壓調節平衡、控制功能強、品種齊全被廣泛應用于各種行業。用戶在購買電力穩壓器后對于這么貴重的設備無從下手，今天我們?yōu)榱朔奖銖V大用戶撰寫一篇“電力穩壓器調試及安裝指南”供大家參考學習。

電力穩壓器調試及安裝指南：

1．穩壓器開箱通電前的檢查；

1)．穩壓器箱體在運輸過程中有無損壞；

2)．穩壓器上的名牌應是需方所要購的穩壓器品種規格；

3)．穩壓器面板上的表頭、指示燈、按鈕、轉換開關、補償變壓器、接觸調壓器及其它元器件是否完好無損；

4)．穩壓器緊固件是否松動移位各部分連接線是否松動或接觸不良；

5)．調壓系統，傳動機構的裝置是否安全可靠，如有碳刷錯位或者有殘缺斷裂，應及時糾正更換．

2．穩壓器安裝環境；

1)．本穩壓器應安裝在通風千燥、不影響穩壓器絕緣的環境中；

2)．穩壓器四周應當有一定的空間．便于今后調試、維修、保養；

3)．安裝場所應無嚴重的震動或顛簸．

3．穩壓器的接線

1)．穩壓器輸入電源線截面應滿足穩壓器相應容量的電流值

2)．輸入電源線應接在穩壓器的輸入端，并按母線的顏色：黃、綠、紅分別接A相、B相、C相．輸出電源線應接在穩壓器的輸出端，并按母線的顏色：黃、綠、紅分別接a相、b相、c相，中性零線接到接零“N”的接線柱上，機箱外殼應和大地聯接，接地電阻應小于100

3)．雙柜或多柜結構的穩壓器，柜間母線必須按顏色連接，其它聯線應按編號聯接．

4．穩壓器檢查接線調試人員的第一步工作也就是最重要的一項工作是檢查接地，這項工作是保證穩壓器可靠運行的關鍵，必須認真做好。具體工作內容如下：

1)．檢查主回路接線是否牢固可靠，尤其對QA電控開關，QN刀形轉換開關與KM接觸器觸點是否松脫現象，如有松動，必須擰緊。

2)．檢查面板上的各電器元器件，如電流表，電壓表指示燈，按鈕，轉換開關的接點連線是否有虛接現象，如有，必須重新連接。

3)．檢查控制電路板是否虛焊，如有請重新焊接。

4)．檢查電控開關的控制電路及電機的C45電源開關是否合上，如沒有請先給電控電路的控制開關合上。

5．穩壓器空載通電檢查及調試

1)．穩壓器通電后，輸入電壓表有讀數，電源指示燈亮，即完成輸入電源通電。

2)．將面板上“手動”/“自動”選擇開關（QTI）放置“手動”擋位置。

3).QN刀形開關置“穩壓”位置，穩壓器處于空載狀態，接通電源．合上電控開關QA，這時面板上的穩壓指示燈亮．輸出電壓表有讀數，即完成輸出電源的通電試驗。

4）．根據輸出電壓表的讀數，按“升壓“按鈕SA或“降壓”按鈕JA，輸出電壓表的指針也隨之升或降，當電刷到底時，行程開關SK,JK的觸點自行能斷開，即完成手動調壓試驗。

5)．將“手動”/“自動”開關放置在“手動”擋位置不變，然后按SA“升壓”按鈕，使輸出電壓達到410V左右，把QTI開關轉換到“自動”擋位置，穩壓器輸出電壓即恢復到380V左右，這是升壓試驗．降壓試驗的方法和升壓試驗方法一樣，這兩個試探的成功即完成了穩壓器自動調壓的試驗。

6).QN刀形開關置于“市電”位置，則輸出電壓為電網直通電壓．當穩壓系統出現故障的情況下，可將QN刀形開關置于“市電”位置，應急使用電網電壓。

7).QA電控開關合閘時不論QN刀形開關處于“穩壓”或“市電”位置，面板穩壓燈亮，輸出電壓由QN刀形開關所處位置而決定，QA電控開關分閘時QN刀形開關處于穩壓位置則是無輸出電壓，QN處于市電狀態．市電燈亮，則穩壓器處于市電直通狀態。

400KVA以上的穩壓器的調試細則和以上介紹的方式一樣三相分調式穩壓器的調試方式與三相統調調試方法一樣，只不過三相統調式穩壓器為統一采樣，共用一組調壓系統，而三相分調式穩壓器為三相獨立采樣，每相有自己獨立的穩壓系統．分調式穩壓器是使用在電網電壓不平衡或三相負載不平衡的情況下所配置穩壓效果最佳。

6．穩壓器負載運行穩壓器開通調試的時候，負載必須逐步加入，觀察接觸調壓器的電刷的溫度是否出現異常，要嚴防出現過載現象．穩壓器的負載不超過額定值的80％為好，這時穩壓器的效率最高，可靠性也最好，如果負載確實偏高，在這種使用場合下，要求負荷逐步加大．嚴防大電流啟動，過大的沖擊電流會損壞穩壓器。
