油浸式調壓器,三相油浸式調壓器,電動調壓器

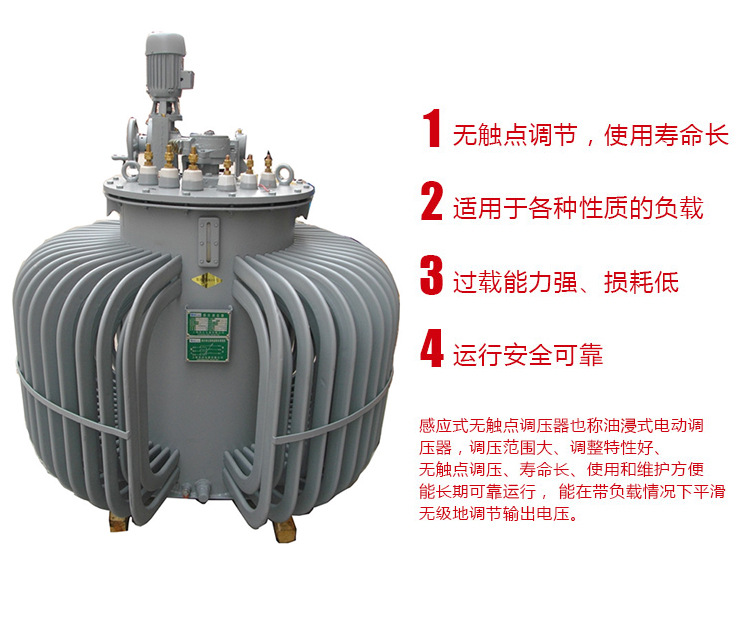

油浸式調壓器屬于電動調壓器，一般容量比較大，抗負載沖擊能力強。三相油浸式調壓器主要由器身、冷卻油箱及傳動機構三個部分組成。器身結構與一般立式繞線轉子異步電動機一樣，由定、轉子、鐵心和繞組、面板、 低座等組成。冷卻油箱結構與一般電力變壓器基本相同。油箱壁上裝有油面表和放油閥門。注油 器位于調壓器面板上，內有水銀溫度計座，大容量產品還附有電接點壓力溫度計。

傳動機構為手、電動兩用蝸輪、蝸桿、減速器，手、電動的切換是利用爪形離合器 來實現的。當套在大蝸桿上的手槍向內推進時不電動，向外拉出時為手動。調壓器轉子軸端 的扇形蝸輪為180°（或90°），它與轉子轉軸大都采用保險銷連接，當調壓器負載短路時， 保險銷被切斷，從而使減速器不致損壞。調壓器面板上還設有電氣限位失靈而與蝸桿脫離嚙 合時，機械彈性限位可以使它自動恢復嚙合，如果保險銷被切斷，調壓器的轉子失去制動而 自轉時，機械彈性限位既可限制它轉動，防止轉子繞組引出線被卷斷，又可起綬沖作用，避 免轉子的猛烈撞擊。三相油浸式調壓器的輸入端裝有A、B、C字樣的標牌；輸出端裝有a、b、c字樣的標牌，以便 于安裝接線。
