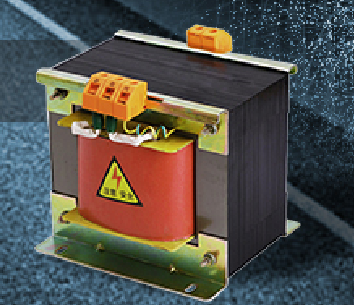

單相交流變壓器,單線圈變壓器,銅線繞制而成

單相交流變壓器，就是單相變壓器，臺州力威電源科技有限公司提供。變壓器是一類用作轉換工作電壓、交流電或工作阻抗的電氣設備組件，是供配電系統中輸變電力的重要專用設備，單相交流變壓器是單線圈變壓器，變壓器的線圈通常稱為繞組，它是變壓器中的電路部分，小型變壓器一般用具有絕緣的漆包圓銅線繞制而成，對容量稍大的變壓器則用扁銅線或扁鋁線繞制。

單相交流變壓器鐵心構成變壓器磁路系統，并作為變壓器的機械骨架。鐵心由鐵心柱和鐵軛兩部分組成，鐵心柱上套裝變壓器繞組，鐵軛起連接鐵心柱使磁路閉合的作用。對鐵心的要求是導磁性能要好，磁滯損耗及渦流損耗要盡量小，因此均采用0.35 mm厚的硅鋼片制作。

目前國產硅鋼片有熱軋硅鋼片、冷軋無取向硅鋼片、冷軋晶粒取向硅鋼片。20世紀60～70年代我國生產的電力變壓器主要用熱軋硅鋼片，由于其鐵損耗較大，導磁性能相應地比較差，且鐵心疊裝系數低（因硅鋼片兩面均涂有絕緣漆），現已不用。目前國產低損耗節能變壓器均用冷軋晶粒取向硅鋼片，其鐵損耗低，且鐵心疊裝系數高（因硅鋼片表面有氧化膜絕緣，不必再涂絕緣漆）。

單相交流變壓器可將高壓電供配電系統轉變成單相低電壓，供各種各樣專用設備采用，比如說可將交流電6600V高壓電經單相變壓器變成交流電220V低電壓，為LED燈或其它專用設備供配電系統，如圖所示。單相變壓器有結構特征簡易、體型小、耗損低級優勢，適合在負載較小的低壓配電箱錢路（60赫茲以下）中采用。
